TRINNITY Funkmodul Wasserzähler EquaScan wMIU RF V2 Dec MulPs Encr 50l

EquaScan Wasserzählerfunkmodul

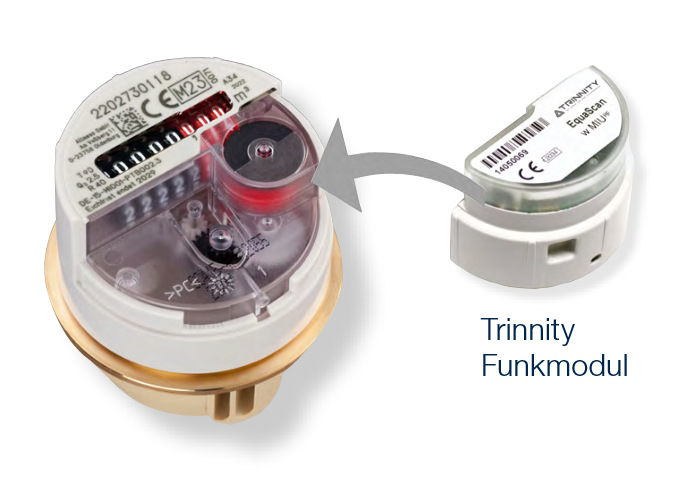

Das EquaScan Wasserzählerfunkmodul dient der Einbindung von Wasserzählern des Typs +m in das Itron EquaScan Funksystem für die mobile und
zentrale Datenerfassung. Die Module sind jederzeit nachrüstbar. Mit wenigen Handgriffen lässt sich das EquaScan Wasserzählerfunkmodul auf funkvorbereitete Wasserzähler
montieren, installieren und in den Kreis der schon vorhandenen Funkzähler einbinden. Die induktive Schnittstelle dient zur schnellen und fehlerfreien Parametrierung und Auslesung der Daten per PC mittels induktivem Kopf. Die Programmierung der Funkparameter erfolgt mit der EquaScan Programmier-Software.

• Marke: TRINNITY
• Modell: EquaScan wMIU RF V2
• Artikelnummer: TRFMWWZ

Bitte beachten Sie die entsprechenden Hinweise zur Programmierung, Parametrierung und Modulauslesung in der Montageanleitung.

Für diese Funktionen wird spezielle Software benötigt, die bei Bedarf separat erhältlich ist.

Lieferumfang:

• RF Kommunikationsmodul
• Klebeplombe
• Montageanleitung

Produktmerkmale:

• TRINNITY Funkmodul Wohnungs-Wasserzähler
• EquaScan wMIU RF V2, WalkBy
• Batteriebetriebenes EquaScan
• Funk-Modul wMIURF für Allmess/Itron
• Wasserzähler +m in 868 MHz
• wireless M-Bus Technologie zur EED- konformen Erfassung und Bereitstellung von Verbrauchsinformationen
• OMS-kompatibel und in bestehende Open Metering Systeme (OMS) und Smart-Meter Applikationen einbindbar
• Funk Aufsteckmodul zur Einbindung der Allmess/Itron Wasserzähler +m in das EquaScan Funk System
• Das Funk-Modul kann jederzeit ohne Ausbau des Wasserzählers nachgerüstet werden
• Bidirektionales Funksystem
• Dezentral einsetzbar mit 12-Jahres-Lithiumbatterie / 2 Eichperioden verwendbar

• Messwerterfassung über die integrierte optoelektronische Abtastung
• Die elektronische Abtasttechnologie garantiert: modernste, weil magnet- und reedschalterfreie und funktionssichere Ergebnisübertragung
• Fließrichtungserkennung und damit Kompensation z.B. bei pulsierenden Wassersäulen in sanitären Anlagen
• kein Prellen von mechanischen Reedschaltern

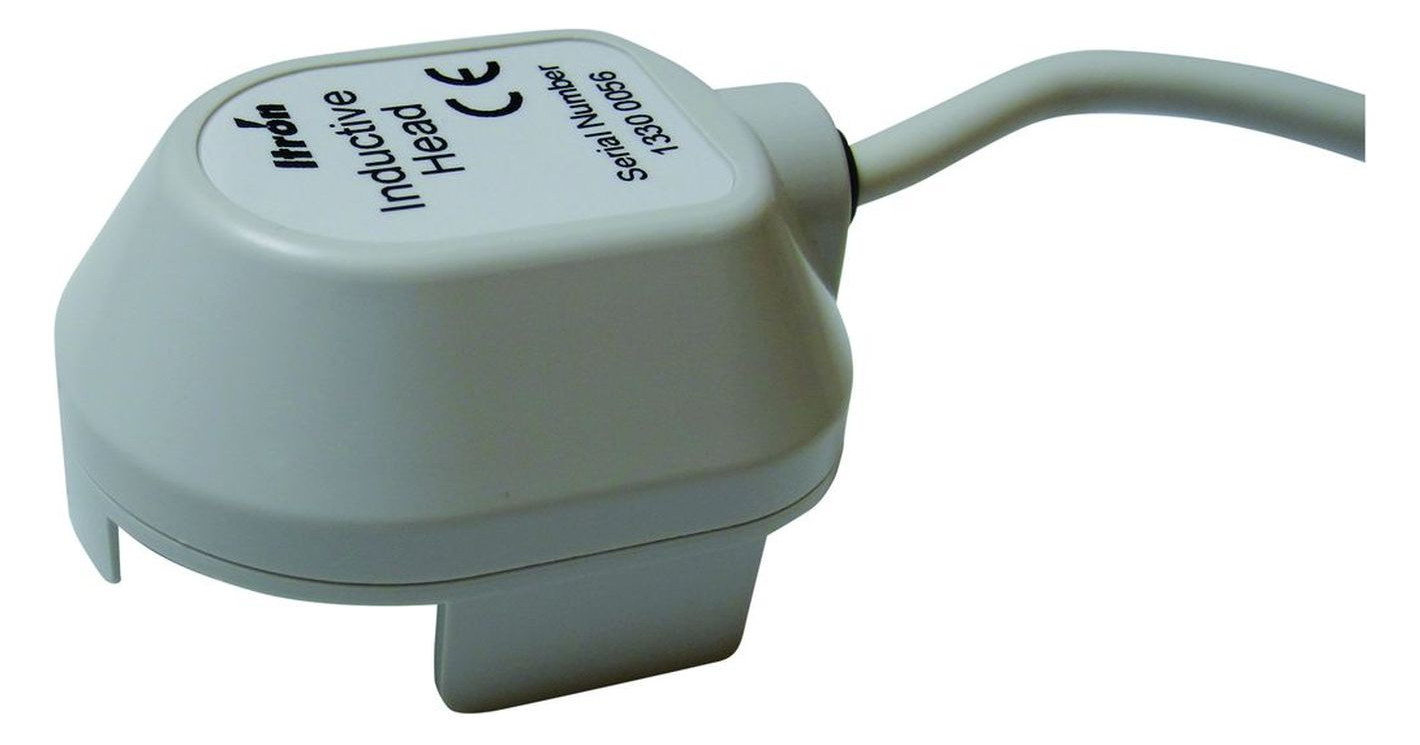

• Induktive Schnittstelle zur schnellen und fehlerfreien Parametrierung und Auslesung der Daten per PC/Laptop mittels induktiven Kopfes
• Keine Inbetriebnahme erforderlich
• Plug and Play aufsetzen und fertig
• Datenübertragung via Funk nach dem Stichtag 56 Tage jede Minute, danach alle 5 Minuten (24/7 = 24 Std. pro Tag, 7 Tage die Woche)
• Programmierung der Wasserzähler-Seriennummer, des Anfangs-Zählerstands, des Mediums (Kalt- oder Warmwasser) und eines Ablesestichtages möglich

Umfangreicher Datenlogger:

• 18 Monatsmittenwerte,
• 18 Monatsendwerte
• 18 Rückflussindexe,
• 18 Leckagewarnungen
• 2 Jahresstichtagswerte

Funkspezifikationen:

• Betriebsart: C1, C2 Mode, OMS kompatibel
• Nennfrequenz: Tx 868,95 MHz / Rx 869,525 MHz
• Sendeleistung: Transmitter: 4 mW,
• Receiver: -100dBm
• Protokoll: EN 13757-3/-4 wireless M-Bus
• Sendezyklus: nach Stichtag 56 Tage
• jede Minute, danach Sendedauer: alle 5 Minuten (365 Tage pro Jahr Datenempfang) 610ms

Technische Daten:

• Spannungsversorgung: 3V Lithium-Batterie
• Batteriekapazität: max. 12 Jahre
• Schnittstellen: induktive Schnittstelle
• zur Auslesung und Parametrierung
• Datenspeicher: 18 Monate, rollierend
• Abmessungen: ca. 64 x 42 x 42 mm (L x H x T)
• Schutzklasse: IP 65
• Betriebstemperatur: 5 °C bis 55 °C

Passend für Wohnungs-Wasserzähler:

• TRWWZ11025
• TRWWZ13025
• TRWWZ13040
• TRWWZ8025

Bitte beachten Sie die Hinweise zur Batterieentsorgung.
