SYR TRIO Leckageschutzfilter DFR/LS Connect 2425.00.000, für SYR Flanschsystem

Kompakt und multifunktional: Der TRIO DFR/LS Connect mit Rückspülfilter, Druckminderer, Leckageschutz, Connect-Funktion und SYR Flanschsystem

669,00 €

Inhalt: 1 Stk.

Preise inkl. MwSt. zzgl. Versandkosten

Auf Lager
Lieferzeit: 3-5 Werktage

Versandart: Paketdienst

Artikelnummer: 242500000

WEEE-Reg.-Nr.: DE 49541571

GTIN/EAN: 4017905297882

Marke: SYR

Fragen zum Artikel? Weitere Artikel von SYR

SYR TRIO Leckageschutzfilter DFR/LS Connect 2425.00.000, für SYR Flanschsystem

Der SYR TRIO DFR/LS Connect 2425 ist eine Kombination aus halbautomatischem rückspülbarem Filter nach DIN EN 13443-1 und einem Druckminderer nach DIN EN 1567 und verfügt über einen Leckageschutz nach DIN 3553, der permanent die Installation überwacht, sobald er aktiviert ist. Der TRIO DFR/LS kann über das WLAN-Netz mit einem Smartphone oder über das Internet gesteuert werden. Zur Montage in die Rohrleitung dient das SYR-Flanschprogramm. Die Flansche lassen sich in senkrechte und waagerechte Leitungen montieren.

Der TRIO DFR/LS Connect ist mit Flanschdichtung, Innensechskantschrauben zur Flanschmontage und Montageschlüssel für die Innensechskantschrauben ausgerüstet. Der Druckminderer ist werksseitig auf 4 bar Ausgangsdruck eingestellt. Der TRIO DFR/LS erlaubt eine einfache Einstellung des Ausgangsdrucks zwischen 1,5 und 6 bar. Die Leckagefunktion überwacht durch vorprogrammierte Werte die gesamte Installation und verriegelt bei Überschreitung dieser Werte. Zur verschärften Überwachung bietet der TRIO DFR/LS eine Abwesenheitsfunktion. Das Management- und Diagnosesystem ermöglicht die individuelle Einstellung aller wichtigen Funktionsdaten. Nach einer Lernphase erstellt der TRIO DFR/LS ein Benutzerprofil, dem sich weitere Profile hinzufügen lassen.

Vorteile im Überblick:

Verhindert Lochfraß und Korrosion
Rückspülsystem mit starker Wirksamkeit
Regelt zuverlässig den Wasserdruck
Komplett-Druckmindererkartusche für schnelle Wartung
Integriertes WLAN/LAN
Steuerung und Kontrolle via SYR App
Benachrichtigungen via Push-Mitteilung/E-Mail (Online-Modus)
Schützt zuverlässig vor teuren Wasserschäden und -verschwendung
Leckageschutz-Selbstlernphase aktivierbar
Mehrere Benutzerprofile einstellbar
Kann mit der NeoSoft Connect Weichwasseranlage und/oder den SafeFloor Connect Bodensensoren verknüpft werden
Passt auf das SYR Flanschsystem

Technische Daten:

Betriebstemperatur: max. 30 °C
Umgebungstemperatur: 10 - 60 °C
Nenndruck: 16 bar
Einbaulage: Hauptachse senkrecht
Medium: Trinkwasser
Schutzart: IPX3
Batterien: 4 x 1,5V AA (LR6)
Spannung Netzteil: 5 V / 50 Hz
Standard-Funkprotokoll: WLAN 2,4 GHz WPA/WPA2
Anlaufschwelle: 3 Liter/h

Durchflussleistung (entspricht DIN EN 1567):

DN 20: 2,3 m3/h bei 1,1 bar Delta P
DN 25: 3,6 m3/h bei 1,1 bar Delta P
DN 32: 3,6 m3/h bei 1,1 bar Delta P

Durchflussleistung (entspricht DIN 3553):

DN 20: 3,2 m3/h bei 1,0 bar Delta P
DN 25: 3,3 m3/h bei 1,0 bar Delta P
DN 20: 3,3 m3/h bei 1,0 bar Delta P

Eigenschaften:

Werkstoff des Gehäuses: Kunststoff
Werkstoff Filtertasse: Kunststoff
Material Filterelement: faserverstärkter Kunststoff
Mit Filterelement: Ja
Mit Manometer: Ja
Mit Druckminderer: Ja
Mit Dichtungsmaterial: Ja
Druckstufe Flansch: PN 16
Maschenweite Filterelement: 90 µm
Einbaulage: horizontal/vertikal
Mit Ablassmöglichkeit (Anschluss): Ja

Lieferumfang:

Filter SYR TRIO DFR/LS Connect 2425
4 x Batterie 1,5 V AA Mignon LR6
6-Kant-Stiftschlüssel SW5
Dichtungen und Befestigungsmaterial für den Flanschanschluss
USB-C Netzstecker
Schnellstart Anleitung

Bitte beachten Sie die Hinweise zur Batterieentsorgung.

Optional erhältlich:

SYR Universal-Flansche DN 20 Nr. 2315.20.005
SYR Universal-Flansche DN 25 Nr. 2315.25.005
SYR Universal-Flansche DN 32 Nr. 2315.32.005

SYR SafeFloor Connect Bodensensor Nr. 2422.00.000
SYR NeoSoft 2500 Connect Einzelenthärtungsanlage Nr. 2500.00.000
SYR NeoSoft 5000 Connect Doppelenthärtungsanlage Nr. 5000.00.000

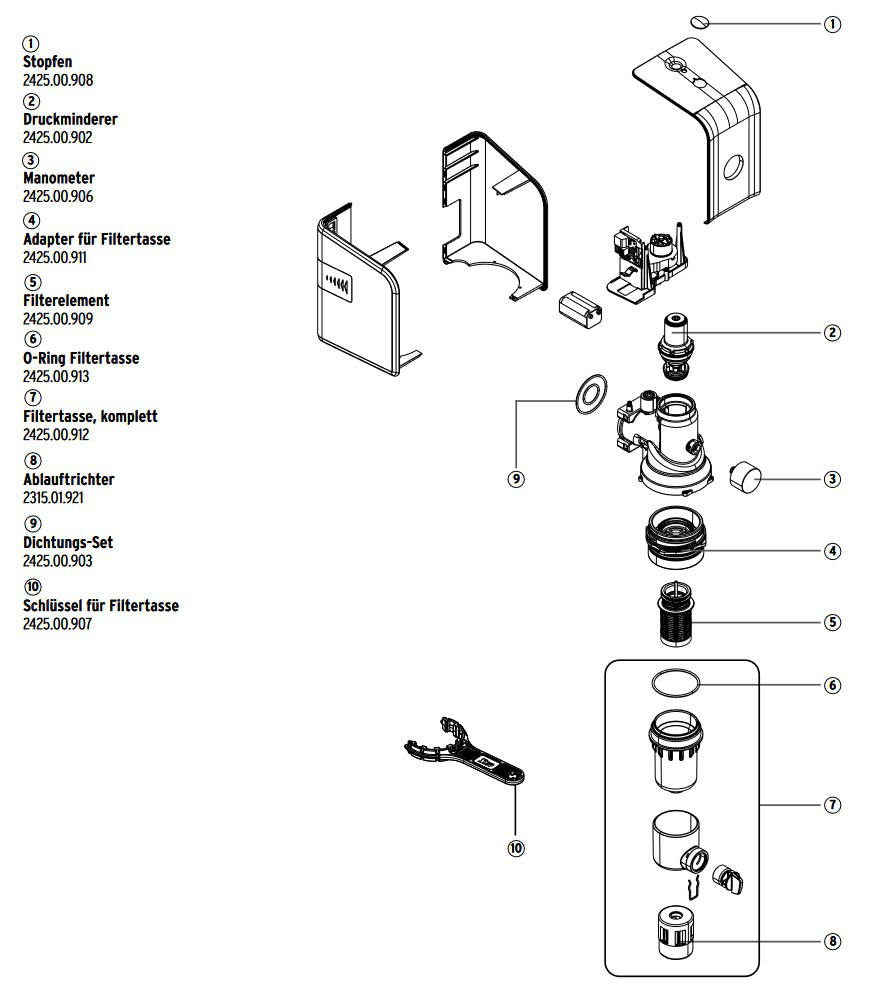

Ersatzteile auf Anfrage, siehe Übersicht unter Galeriebild Nr. 4.

Serie:	SYR TRIO
Produktart:	Leckageschutzfilter, Rückspülfilter
