SYR Rückspülfilter HF 3415 mit automatischem Entlüftungssystem 3415.00.000

Anwendungsbereich

• Der SYR Heizungsfilter HEIFIKO 3415 wird in Warmwasserheizungskreisläufen nach DIN EN 12828, zur Filtration, Entschlammung Magnetabscheidung und Entgasung eingesetzt.
• Grob- und feinkörnige Verunreinigungen (z.B. Rostschlämme), die zu Funktionsstörungen an Kontroll- und Regelorganen führen können, entfernt die leistungsfähige Filterkombination ebenso wie störende und korrosive Gase (z.B. Stickstoff, Sauerstoff).
• Zur Montage in die Rohrleitung dient der im Zubehör aufgeführte SYR Heizungsfilter- Kreuzflansch.

Ausführung

• Der SYR Heizungsfilter 3415 besteht aus einer Gehäusekammer mit einem Rückspülfilter und ist mit einem selbsttätig arbeitenden Luftabscheider inkl. Entgasungsventil und einem Magnetabscheider ausgerüstet.
• Innensechskantschrauben mit passendem Montageschlüssel für die Flanschmontage sind im Lieferumfang enthalten.

Werkstoffe

• Gehäuse sowie Innenteile, Absperrung und Dichtung sind aus einer hochwertiger, bleiarmer Messing-Legierung bzw. rostfreiem Stahl oder gummielastischem Kunststoff (heißwasser- und alterungsbeständig) gefertigt.
• Zusätzlich ist der Heizungsfilter mit einer Wärmedämmschale versehen.

Einbau

• Das Gehäuse des Heizungsfilters wird grundsätzlich in senkrechter Lage in die Vor- oder Rücklaufleitung eingebaut.
• Der Raum für die Installation muss trocken und frostfrei sein.
• Um die reibungslose Rückspülung zu gewährleisten, gilt es unterhalb des Heizungsfilters mindestens 400 mm Freiraum einzuhalten.
• Der zum Einbau benötigte Kreuzflansch erlaubt den Anschluss einer manuellen oder automatischen Heizungsbefüllung.
• Wir empfehlen die Montage der komfortablen automatischen FüllCombi BA Typ 6628. Die Installation ist so auszuführen, dass eine Stagnation vermieden wird (Zuleitung max. 10 x DN).

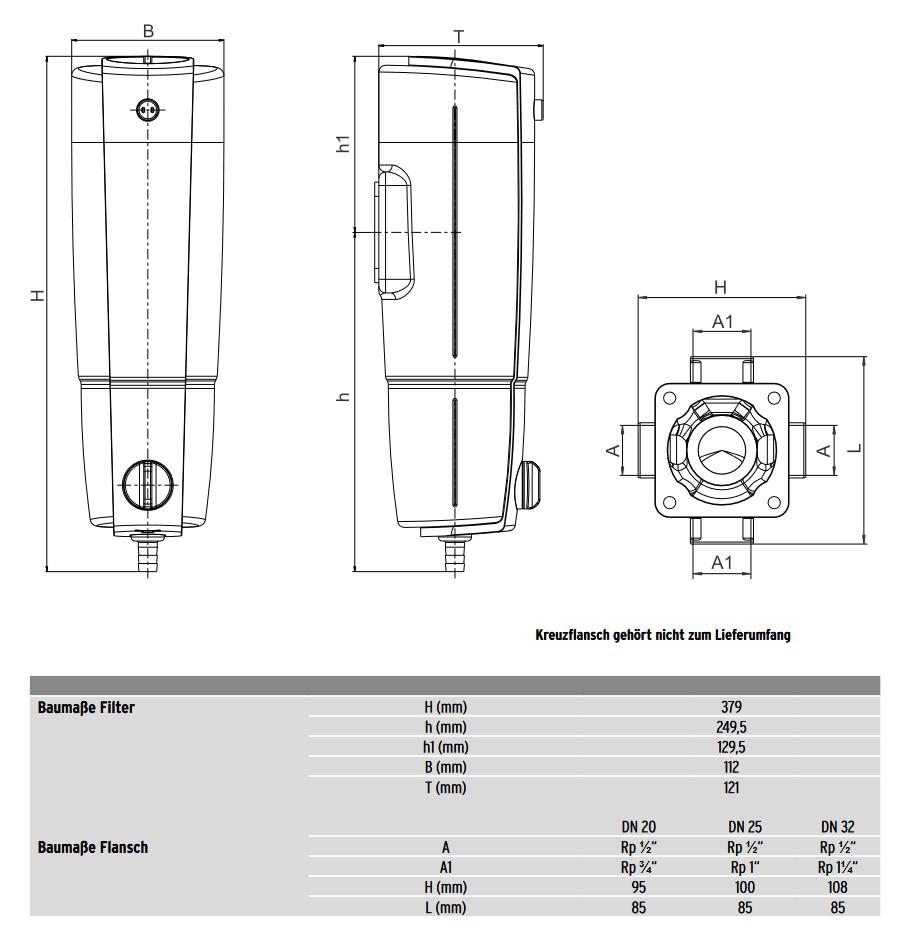

Technische Daten

• Medium: Heizungswasser
• Betriebsdruck: max. 10 bar
• Betriebstemperatur: max. 110 ºC
• Einbaulage: Hauptachse senkrecht
• Durchflussleistung/ Druckverlust: DN 20 - 32: 2 m3/h, 0,1 bar
• Kvs-Wert: 8,5
• Mindestdruck zur Rückspülung: 1,5 bar

Montage

• Der Einbau erfolgt mit dem separat zu bestellenden Kreuzflansch.
• Er ist sowohl für waagerechte als auch für senkrechte Rohrleitungen geeignet.
• Unter Beachtung der Fließrichtung wird der Kreuzflansch spannungsfrei in die Rohrleitung installiert.
• Die Flanschfläche muss vertikal ausgerichtet sein.

Wartung

• Je nach Verschmutzungsgrad sollte der Heizungsfilter in regelmäßigen Zyklen zurückgespült werden. Das Rückspülwasser (3 Liter) sollte mit einem geeigneten Schlauch abgeleitet oder in einem Eimer aufgefangen werden.
• Für den Rückspülvorgang muss ein normengerechter Trinkwasseranschluss am Kreuzflansch hergestellt sein, damit der Filter während der Rückspülung von oben nach unten abgespült werden können.
• Die Rückspülung kann mit der Rückspülautomatik RSA 2316.00.081 (optional erhältlich) automatisiert werden.

SYR Anschlussflansch 3415 bitte separat mitbestellen, siehe Zubehör!
