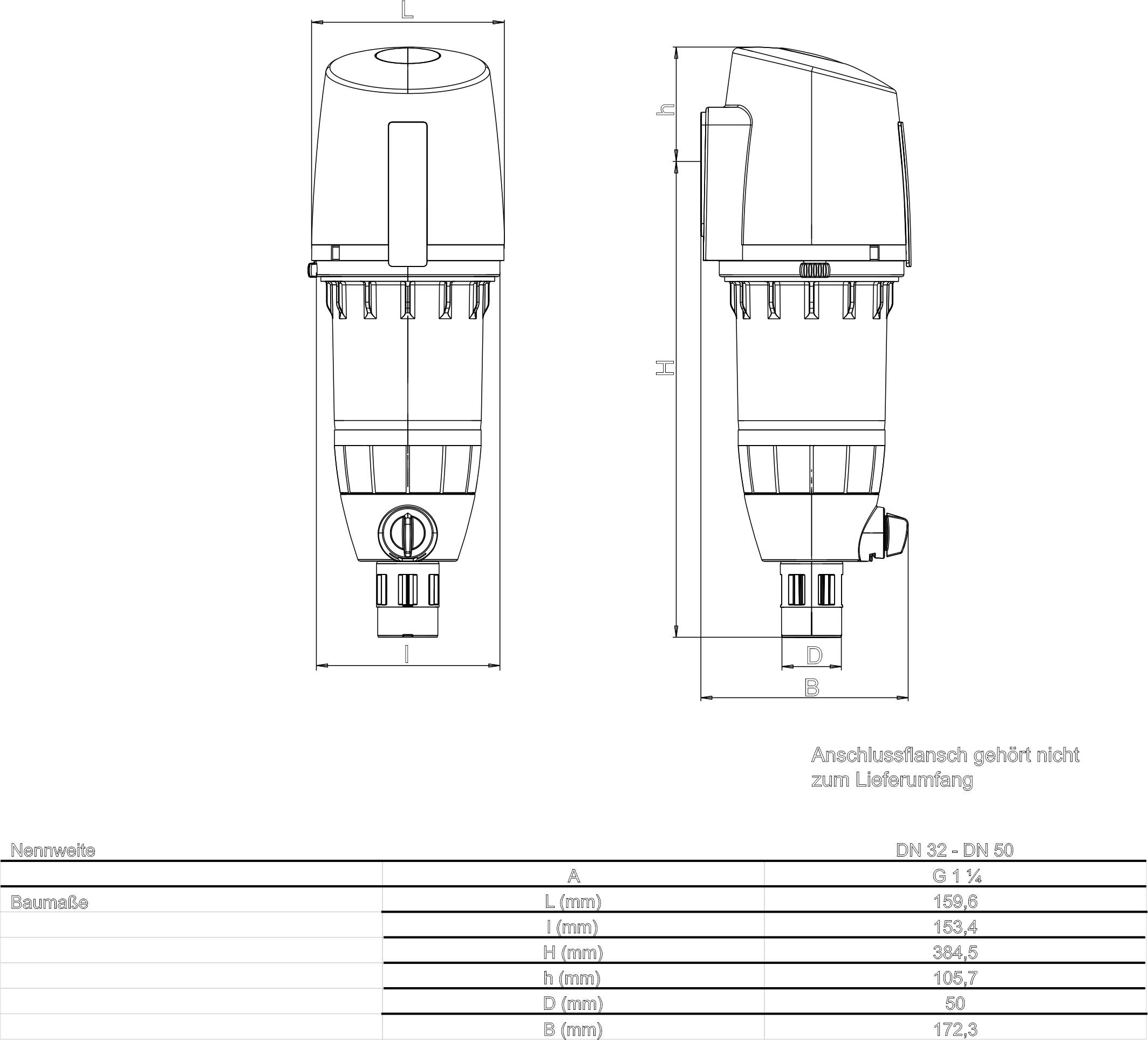

SYR Rückspülfilter DRUFI+ max DFR mit Druckminderer, inklusive Manometer 2315.00.045 - Bild 2

SYR Rückspülfilter DRUFI+ max DFR mit Druckminderer, inklusive 2 Manometer 2315.00.045

Dieser Filter ist für den Einsatz in Hauswasserstationen und ähnlichen Anwendungen gedacht. Er verfügt über eine regulierbare Druckminderung von 1,5 bis 6 bar und wird mit Formdichtung, Schrauben und einem Montageschlüssel geliefert. Die Maschenweite des

598,00 €

Inhalt: 1 Stk.

Preise inkl. MwSt. zzgl. Versandkosten

Auf Lager
Lieferzeit: 3-5 Werktage

Versandart: Paketdienst

Artikelnummer: 231500045

GTIN/EAN: 4017905191203

Marke: SYR

Fragen zum Artikel? Weitere Artikel von SYR

SYR Rückspülfilter DRUFI+ max DFR mit Druckminderer, inklusive 2 Manometer 2315.00.045

SYR Druckminderer DRUFI+ max DFR mit Druckminderer und Manometer

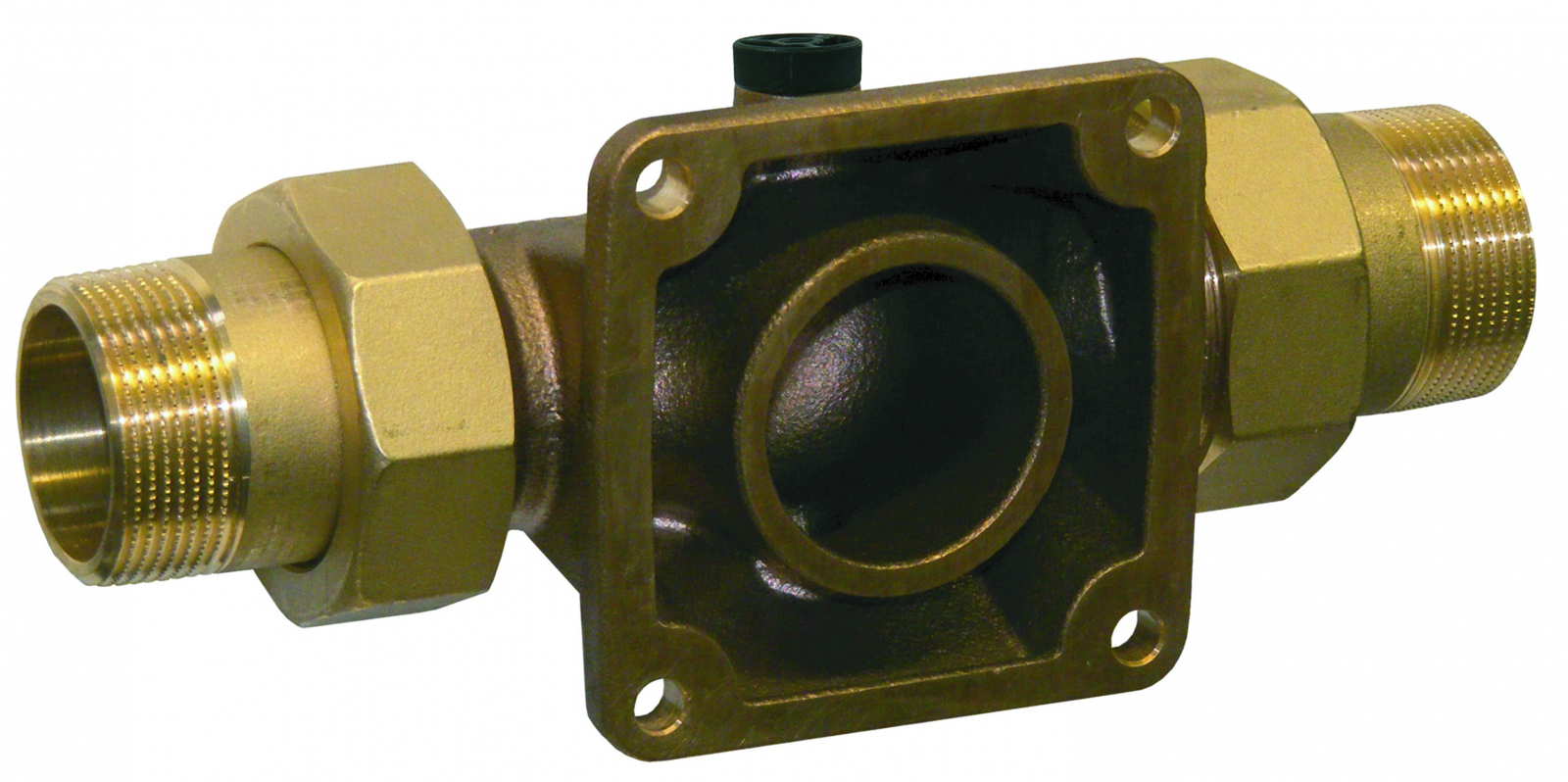

Passend für SYR Drufi max Universalflansch

Der SYR Drufi+ max DFR ist eine speziell für die Hauseingangsinstallation entsprechend DIN 1988 entwickelte Armaturenkombination aus einem halbautomatischen Rückspülfilter entsprechend DIN EN 13443 und einem Druckminderer entsprechend DIN EN 1567. Mit dieser Kombination wird die korrekte Einbaureihenfolge entsprechend DIN 1988 eingehalten. Durch die integrierte Bauform ist der Einbau auch bei beengten Verhältnissen möglich. Zur Montage in die Rohrleitung dient der separat zu bestellende Drufi+ max Universalflansch, der die Montage in senkrechte und waagerechte Leitungen ermöglicht. An den Ablauftrichter kann wahlweise ein Kunststoffrohr DN 50 angeschlossen werden.

Der Drufi+ max DFR besteht aus einem mechanisch wirkenden, halbautomatischen Rückspülfilter aus nicht rostendem Stahlgewebe. Zusätzlich ist er mit Flanschdichtung, Innensechskantschrauben zur Flanschmontage und Montageschlüssel für die Innensechskantschrauben ausgerüstet.
Der Druckminderer ist werksseitig auf 4 bar Ausgangsdruck eingestellt, wobei der außen liegende Einstellgriff eine individuelle Druckeinstellung zwischen 1,5 und 6 bar erlaubt. Weiterhin gehören Ein- und Ausgangsdruckmanometer zum Lieferumfang.

Technische Daten:

Betriebsdruck: min. 2 bar, max. 16 bar
Betriebstemperatur: max. 30 °C
Ausgangsdruck regelbar von 1,5 bis 6 bar
Werkseitig voreingestellt auf 4 bar
Einbaulage: vorzugsweise Hauptachse senkrecht
Mit Eingangsdruckmanometer: 0-25 bar
Mit Ausgangsdruckmanometer: 0-10 bar
Medium: Trinkwasser
Maschenweite: untere: 90 µm, obere: 125 µm

Durchflussleistungen:

DN 32: 5,8 m3/h bei 1,1 bar Delta p
DN 40: 9,1 m3/h bei 1,1 bar Delta p
DN 50: 14,0 m3/h bei 1,1 bar Delta p

Marke: SYR
Modell: DRUFI+ max DFR
Artikelnummer: 2315.00.045

Serie:	Drufi+ max
Produktart:	Rückspülfilter
