Maico Ventilatoreinsatz ER 60 H mit Feuchtesteuerung, Abdeckung und Filter 0084.0104

Ventilator mit Feuchtesteuerung und Grundlastschaltung, mit Abdeckung und G2-Filter

241,90 €

Inhalt: 1 Stk.

Preise inkl. MwSt. zzgl. Versandkosten

Auf Lager
Lieferzeit: 3-5 Werktage

Versandart: Paketdienst

Artikelnummer: 00840104

EAN: 4012799841043

Marke: Maico

Fragen zum Artikel? Weitere Artikel von Maico

Maico Ventilatoreinsatz ER 60 H mit Feuchtesteuerung, Abdeckung und Filter 0084.0104

Maico Ventilatoreinsatz ER 60 H mit Feuchtesteuerung

Ausführung mit Feuchtesteuerung und Grundlastschaltung Barrierefreies Produkt, da automatisches Ein- / Ausschalten
Einschaltpunkt: 60 %, 70 %, 80 % oder 90 % relative Feuchte mit Steckbrücke (Jumper) einstellbar
Ausschaltpunkt: ca. 10 % unter dem Einschaltpunkt (immer fest eingestellter Wert)
Nicht drehzahlsteuerbar
Nicht für Zweitraumlüftung geeignet
Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter

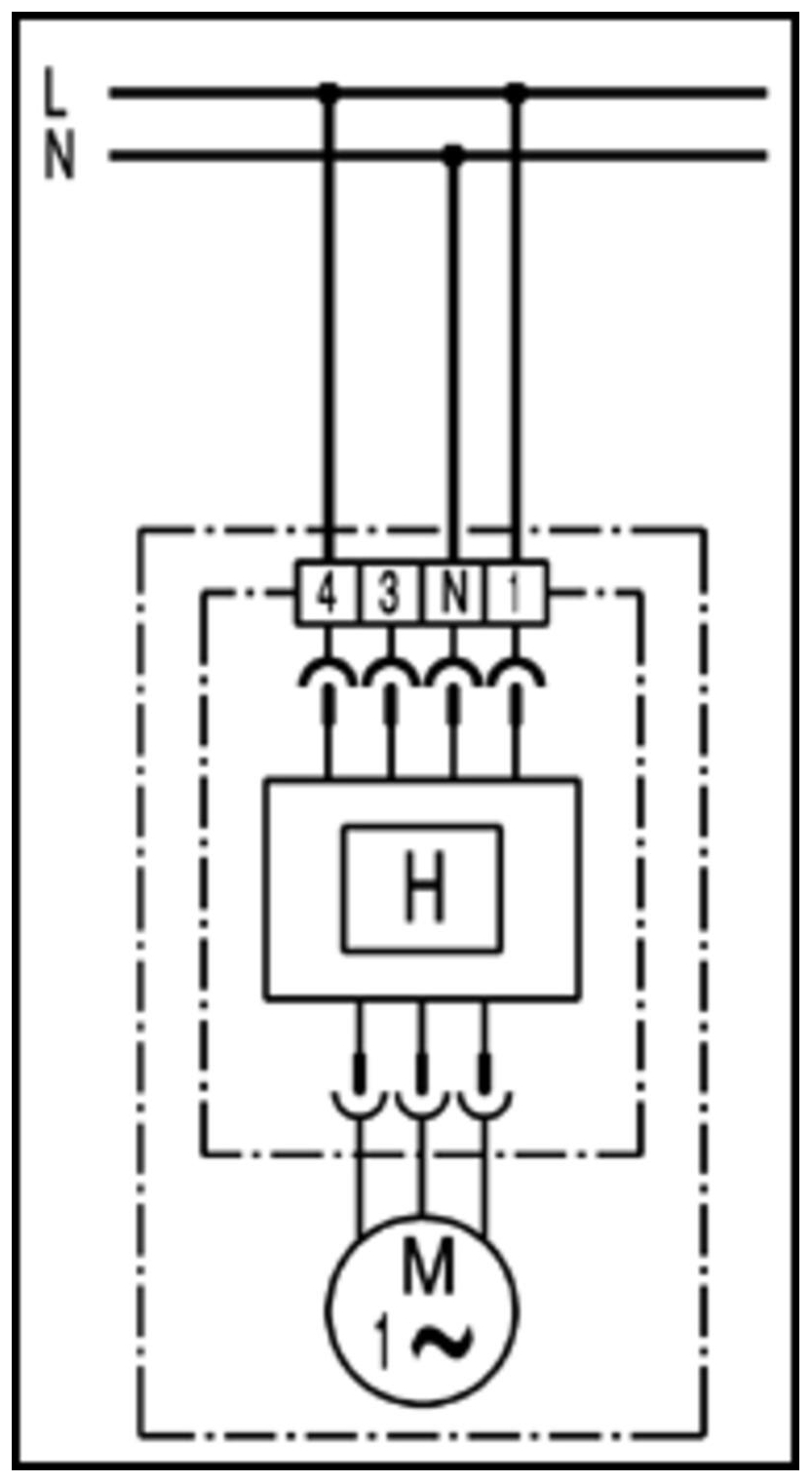

Standardschaltung:

Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb

Weitere Schaltungsvarianten:

Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter
Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 6 min) des Ventilators
Der Ventilator läuft immer so lange nach bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten

Merkmale:

Ventilator mit Abdeckung und G2-Filter zum Einbau in Unterputzgehäuse
Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H und GVZC EC)
Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse
Problemloser Filterwechsel ohne Werkzeug
Abdeckung um +- 5G drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich
Montagefreundliche Schnappbefestigung des Ventilators im Gehäuse
Farbe verkehrsweiß ähnlich RAL 9016
Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1, auch bei Strahlwasser, eingebaut werden
Details siehe Planungshinweise
Schutzklasse II
Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren
Robuster energiesparender Kondensatormotor
ER 60 GVZC EC: mit energiesparendem EC-Motor

Motor:

mit thermischem Überlastungsschutz
Wartungsfrei, mit beidseitig geschlossenen Kugellagern

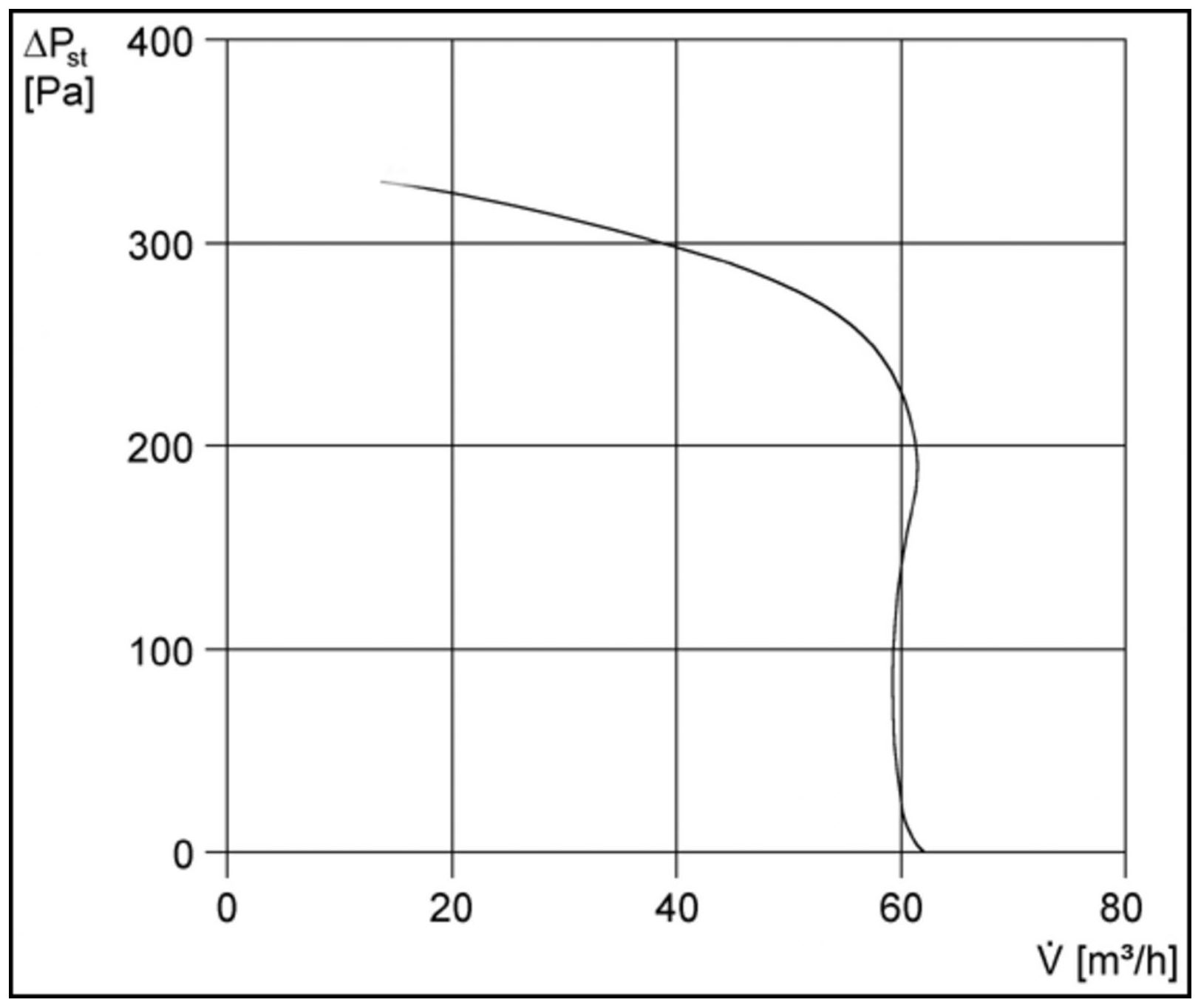

Volumenstrom-Kennlinie und Leckluftrate
Leckluftvolumenstrom < 0,01 m3/h
Schachtpegeldifferenz entspricht DIN 4109

Technische Daten:

Artikel: ER 60 H
Netzfrequenz: 50 Hz
Leistungsaufnahme: 10 W / 21 W
IMax: 0,12 A / 0,16 A
Schutzart: IP X5
Netzzuleitung: 5 / 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Systemart: dezentral
Material: Kunststoff
Farbe: verkehrsweiß, ähnlich RAL 9016
Ausführung: Feuchtesteuerung
Gewicht: 1,5 kg
Filterklasse: G2
Ausblasrichtung: seitlich
Breite: 250 mm
Höhe: 250 mm
Tiefe: 150 mm
Fördermitteltemperatur bei IMax: 40 G C
Nachlaufzeit: 6 min / Nachlaufzeit bei
Verwendung eines optionalen Schalters
(z.B. Lichtschalter) verfügbar
Fördervolumen: 35 m3/h / 62 m3/h
Schalldruckpegel: 26 dB(A) / 36 dB(A) /
Angabe gemäß DIN 18017-3 bei einer
äqivalenten Absorptionsfläche AL = 10 m2
Verpackungseinheit: 1 Stück
Drehzahl: 850 1/min / 1250 1/min
Luftrichtung: Entlüftung
Drehzahlsteuerbar: nein
SEC average: -20,12 kWh/(m2*a)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V

Sicherheitshinweise

Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.

Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.

Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.

Lüftungs- und Klimaprodukte

Lüftungs- und Klimasysteme dienen der Sicherstellung eines gesunden Raumklimas und müssen ordnungsgemäß betrieben werden.

Geräte dürfen nur gemäß den Herstellerangaben installiert und verwendet werden. Vor Wartungsarbeiten ist die Stromversorgung zu unterbrechen.

Luftzufuhr und Luftabfuhr dürfen nicht blockiert oder eingeschränkt werden, da dies die Funktion beeinträchtigt und zu Schäden oder ineffizientem Betrieb führen kann.

Filter und Lüftungskomponenten sind regelmäßig zu reinigen oder auszutauschen, um eine einwandfreie Luftqualität sicherzustellen.

Ein unsachgemäßer Betrieb kann zu Feuchtigkeitsschäden, Schimmelbildung und gesundheitlichen Beeinträchtigungen führen.

Elektrische Komponenten und Systeme

Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.

Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.

Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.

Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.

Schwere und sperrige Produkte

Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.

Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.

Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.

Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.

Zusätzliche Hinweise

Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.

Hersteller
Maico Elektroapparate-Fabrik GmbH

Adresse
Steinbeisstraße 20
78056 Villingen-Schwenningen
Deutschland

E-Mail
info@maico.de

Produktart:	Ventilator

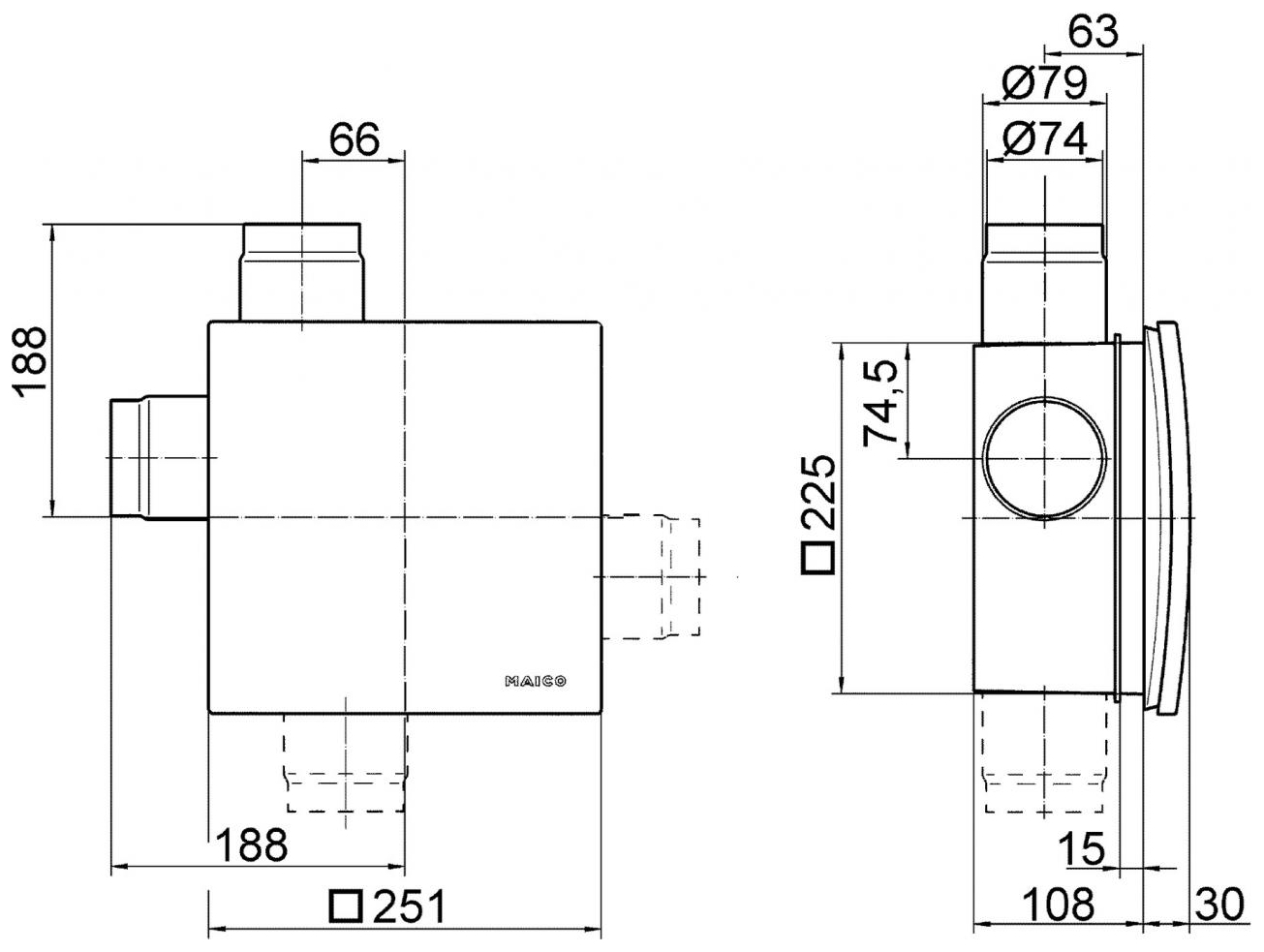

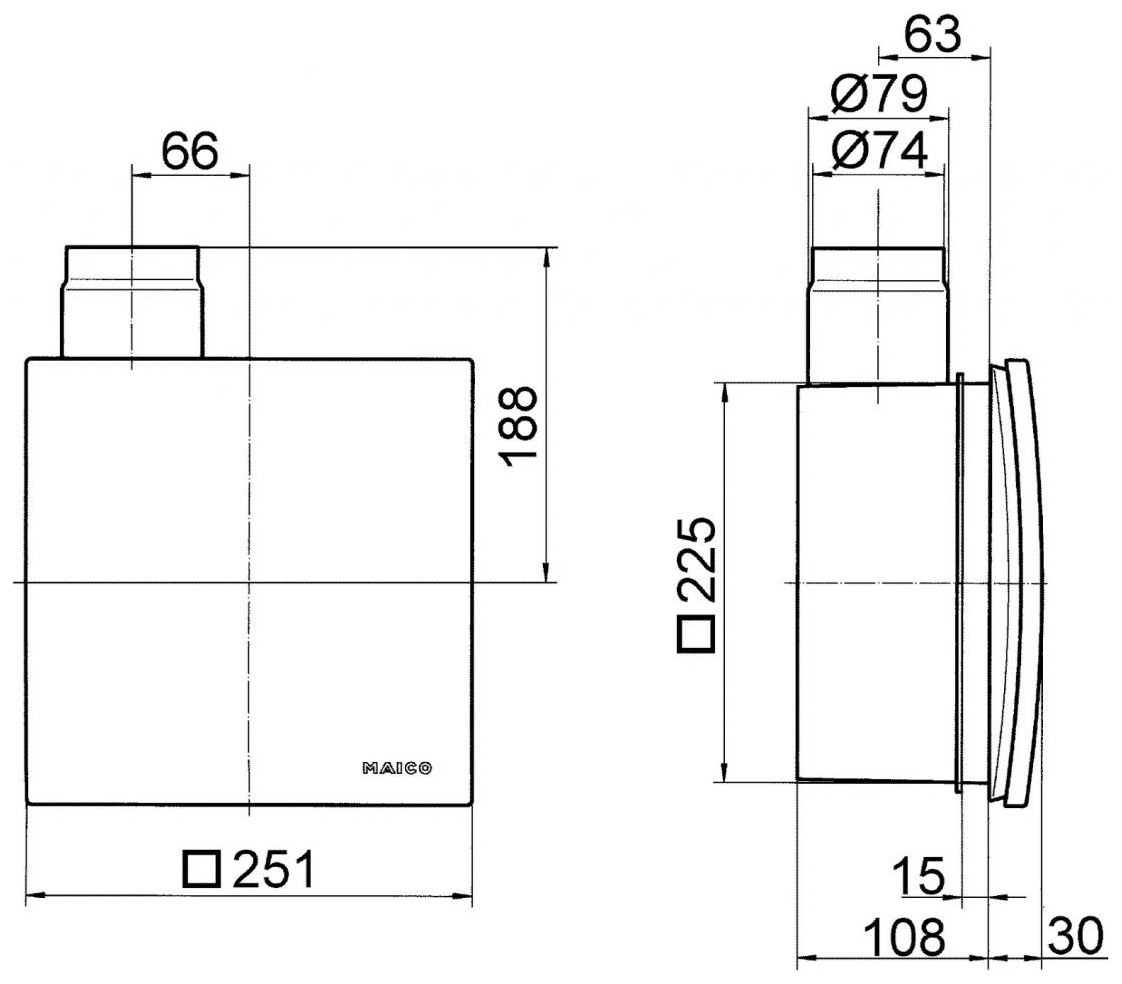

Abmessung (mm):	251 x 251 mm
Material:	Kunststoff
