KESSEL Hebeanlage Aqualift F Compact Mono, SPZ 1000, Comfort-Schaltgerät, Bodenplatte, befliesbar
2.957,00 €
Auf Lager
Lieferzeit:
3-5 Werktage
-
Versandart: Spedition
Lieferung frei Bordsteinkante
Beschreibung
KESSEL Hebeanlage Aqualift F Compact Mono, SPZ 1000, Comfort-Schaltgerät, Bodenplatte, befliesbar
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.
Ausführung:
- Anlagenart: Einzelanlage
- Absperreinrichtung: ohne Schieber
- Pumpensteuerung: Schaltgerät
- Rückflussverhinderer: integriert
- Druckabgang: waagrecht
Allgemeine Merkmale:
- Farbe: schwarz
- Abwasserart: fäkalienhaltig
- Einbausituation: Einbau in die Bodenplatte
- Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
- Anlagen Typ: Mono

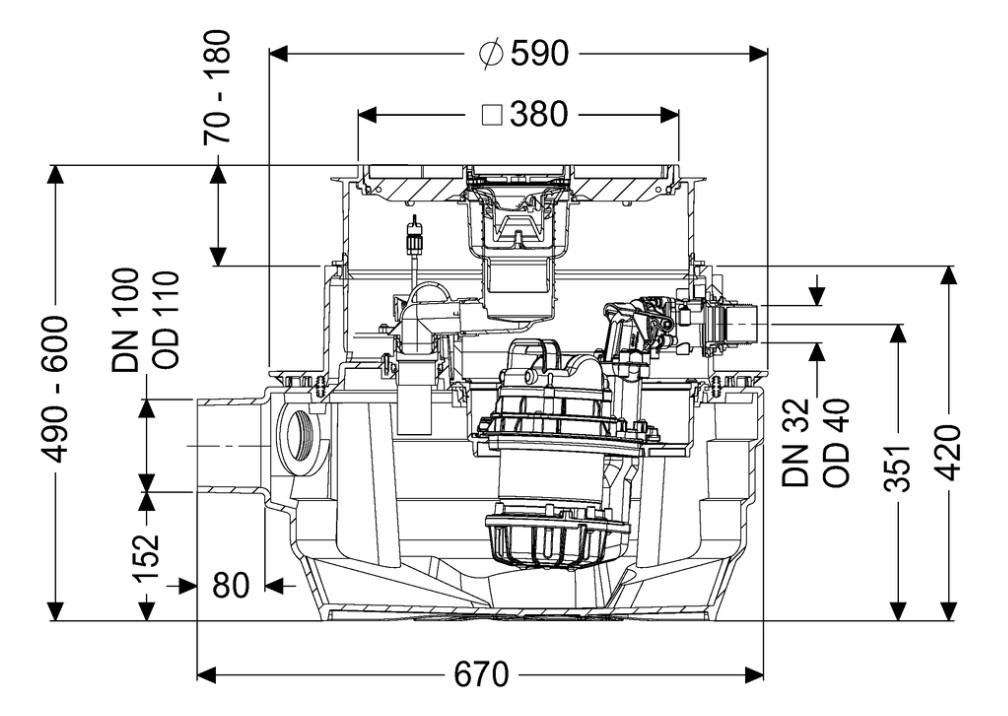

Abmessungen:
- Gewicht netto: 34,2 kg
- Gewicht brutto: 36 kg
- Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
- Aussparungsmaß Breite: 800 mm
- Aussparungsmaß Länge: 800 mm
- Einbautiefe: 490 - 600 mm
- Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
- Breite: 590 mm
- Länge: 670 mm
- Verpackungsmaß Breite: 620 mm
- Verpackungsmaß Höhe: 1030 mm
- Verpackungsmaß Länge: 620 mm
Behälter/Grundkörper:
- Druckabgang (DN): 32
- Druckabgang (DA): 40 mm
- Anschluss Kabelleerrohr (DN): 50
- Entlüftungsanschluss (DN): 70
- Abstand Rohrmitte Auslauf zu Behälterboden: 351 mm
- Abstand Rohrsohle Auslauf zu Behälterboden: 351 mm
- Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm
- Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm
- Zulauf Nennweite (DA): 110 mm
- Zulauf Nennweite (DN): 100
- Zulauf Anzahl: 1
- Nutzvolumen: 20 Liter
- Behältervolumen: 40 Liter
Abdeckungsmerkmale:
- Abdeckungsart: befliesbare Abdeckplatte
- Abdeckung Material: Kunststoff
- Abdeckung Breite: 366 mm
- Abdeckung Länge: 366 mm
- Ablauffunktion: ja
- Verriegelung: Lock und Lift
- Bodenbelaghöhe max.: 16 mm
- Geruchsverschluss: Multistop
Fördereinrichtung
- Pumpe: SPZ 1000
- Anzahl Pumpen: 1
- Gewicht Pumpe: 10 kg
- Anschlusstyp: codierter Stecker
- Nennstrom: 5,2 A
- Länge Netzanschlussleitung Pumpe: 5 m
- Schutzklasse: I
- Isolationsklasse: F
- Cos phi - Leistungsfaktor: 0,97
- Schutzart Pumpe: IP 68
- Temperaturüberwachung: integriert
- Förderguttemperatur (dauerhaft) max.: 40 °C
- Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C
- Förderleistung max.: 11,5 m3/h
- Förderhöhe max.: 10 m
- Drehzahl: 2800 U/min
- Leistung P1: 1,2 kW
- Leistung P2: 0,69 kW
- Betriebsart: S3 - 50 %
- Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V
- Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
- Laufrad Typ: Schneidwerk
Steuerung:
- Motorschutz Schalter: ja
- Alarmgeber: optischer Sonde
- Instrument Niveauerfassung: Tauchrohr
- Art Niveauerfassung: pneumatisch
- Schutzart Schaltgerät: IP 54
- Netzfrequenz: 50 Hz
- Betriebsspannung: 230 V
- Anschlusstyp: codierter Stecker
- Länge Netzanschlussleitung Schaltgerät: 1,4 m
- Potentialfreier Kontakt: optional
- GSM-Schnittstelle: ja
- USB-Schnittstelle: ja
- Logbuchfunktion: ja
- Mehrzeilige Displayanzeige: ja
- Batteriepufferung: ja
- Selbstdiagnosesystem (SDS): ja
- Schaltgerät: Comfort
- Funktion Schaltgerät: mit Alarmmeldung
- Variante der Warneinrichtung: akustische und optische Meldung
Sicherheitshinweise
Sicherheitshinweise
Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.
Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.
Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.
Pumpen und Hebeanlagen
Pumpen und Hebeanlagen sind für bestimmte Fördermedien ausgelegt und dürfen nur innerhalb dieser Spezifikationen betrieben werden.
Die Förderung von entzündlichen, explosiven oder aggressiven Stoffen ist unzulässig, sofern das Produkt hierfür nicht ausdrücklich zugelassen ist.
Ein Trockenlauf ist unbedingt zu vermeiden, da dies zu irreparablen Schäden an der Pumpe führen kann.
Elektrische Anschlüsse dürfen ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden.
Die Anlagen sind regelmäßig zu warten und auf Funktionsfähigkeit zu überprüfen.
Verstopfungen oder Blockaden können zu Ausfällen und Folgeschäden führen.
Elektrische Komponenten und Systeme
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.
Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.
Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.
Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.
Schwere und sperrige Produkte
Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.
Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.
Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.
Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.
Zusätzliche Hinweise
Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.
Produktsicherheit
Hersteller
KESSEL SE + Co. KG
Adresse
Bahnhofstraße 31
85101 Lenting
Deutschland
E-Mail
info@kessel.de
Eigenschaften
| Serie: | Aqualift F Compact |
|---|---|
| Produktart: | Abwasserstation |
| Anwendungsbereich: | fäkalienfreies Abwasser, fäkalienhaltiges Abwasser |
| Anschlussgröße (DN): | DN 100 |
