Geberit Bodenablauf für bodenebene Dusche Fußbodenaufbauhöhe ab 90 mm d50 154.050.00.1
144,90 €
Auf Lager
Lieferzeit:
3-5 Werktage
- Versandart: Paketdienst
Beschreibung

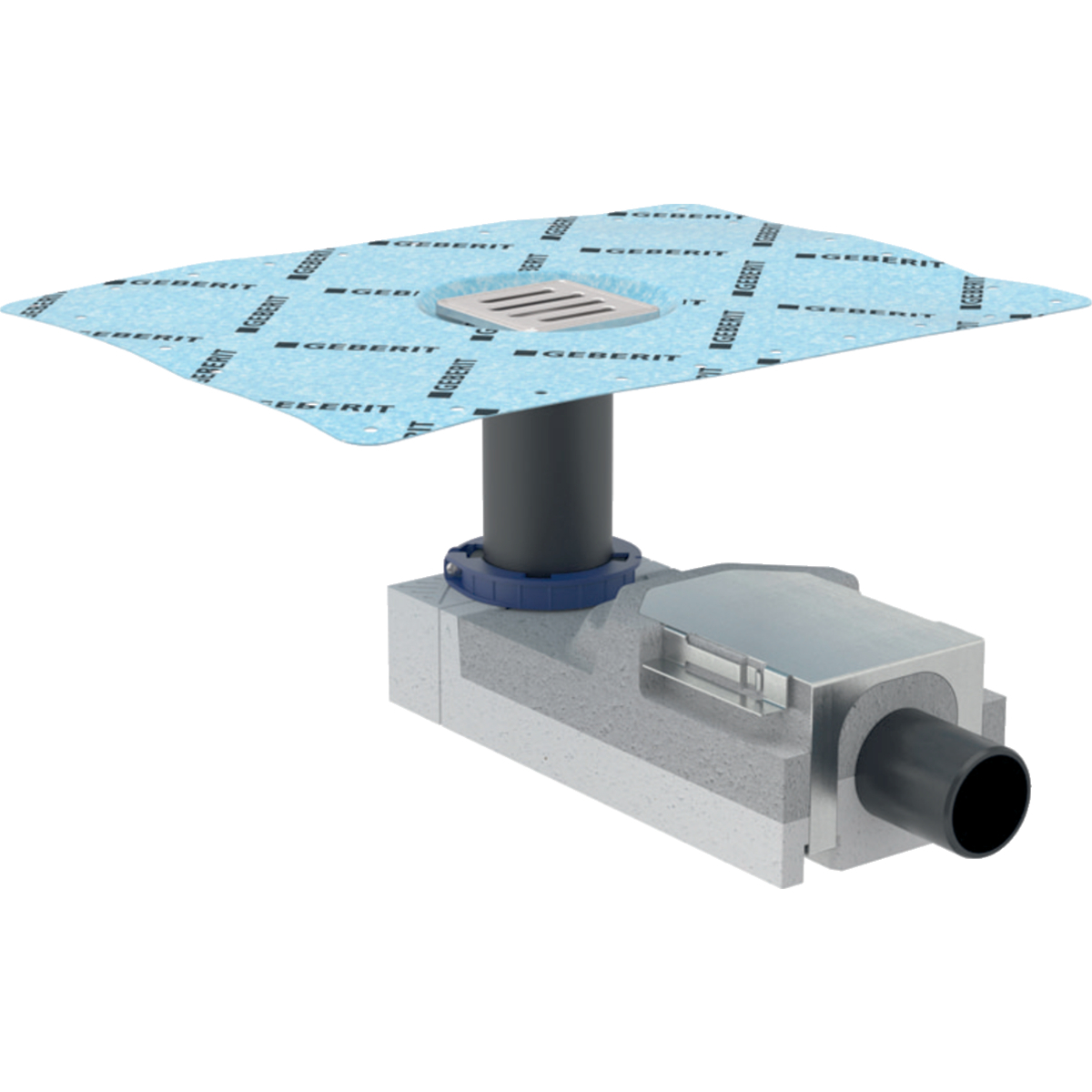

Geberit Bodenablauf für bodenebene Dusche Fußbodenaufbauhöhe ab 90 mm d50 154.050.00.1
Verwendungszwecke
- Zum Einbau innerhalb von Gebäuden
- Zur Entwässerung bodenebener Duschen
- Für barrierefreies Bauen geeignet
- Für Verbundabdichtungen
- Für Estrichhöhen ≥ 90 mm am Einlauf
- Zum Einsatz als Bodenablauf mit Abgang horizontal
Eigenschaften
- Für Fliesenaufbauten auf Boden von 2–40 mm geeignet
- Dichtvlies vormontiert
- Entspricht EN 1253-3
- Dichtvlies umlaufend 10 cm, zur Anbindung von Abdichtsystemen
- Rost aus Edelstahl
- Rost in Höhe, Neigung und Versatz ausrichtbar
- Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme
- Belastbarkeit Klasse K 3 (3 kN)
- Wasserableitung oberhalb der Verbundabdichtung

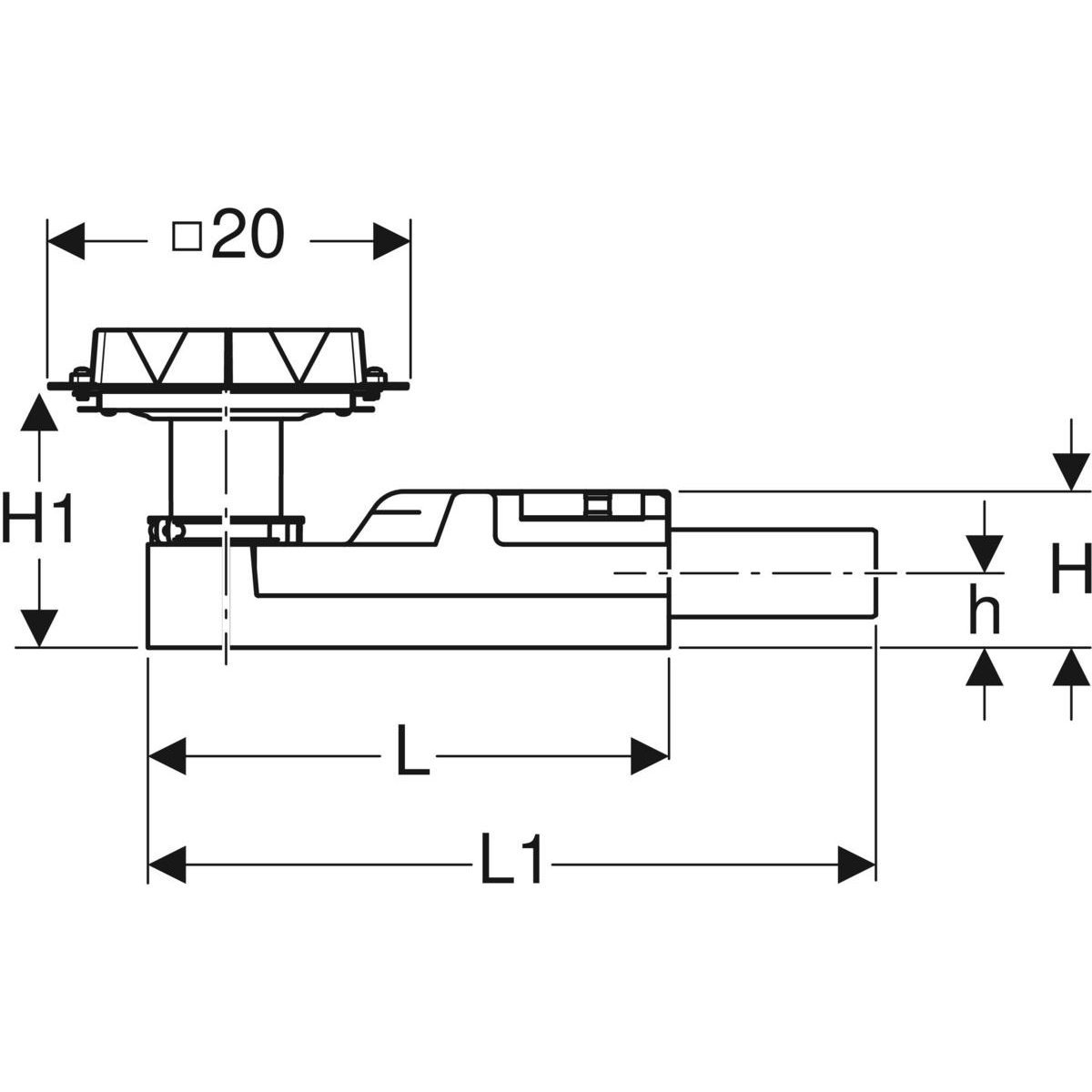

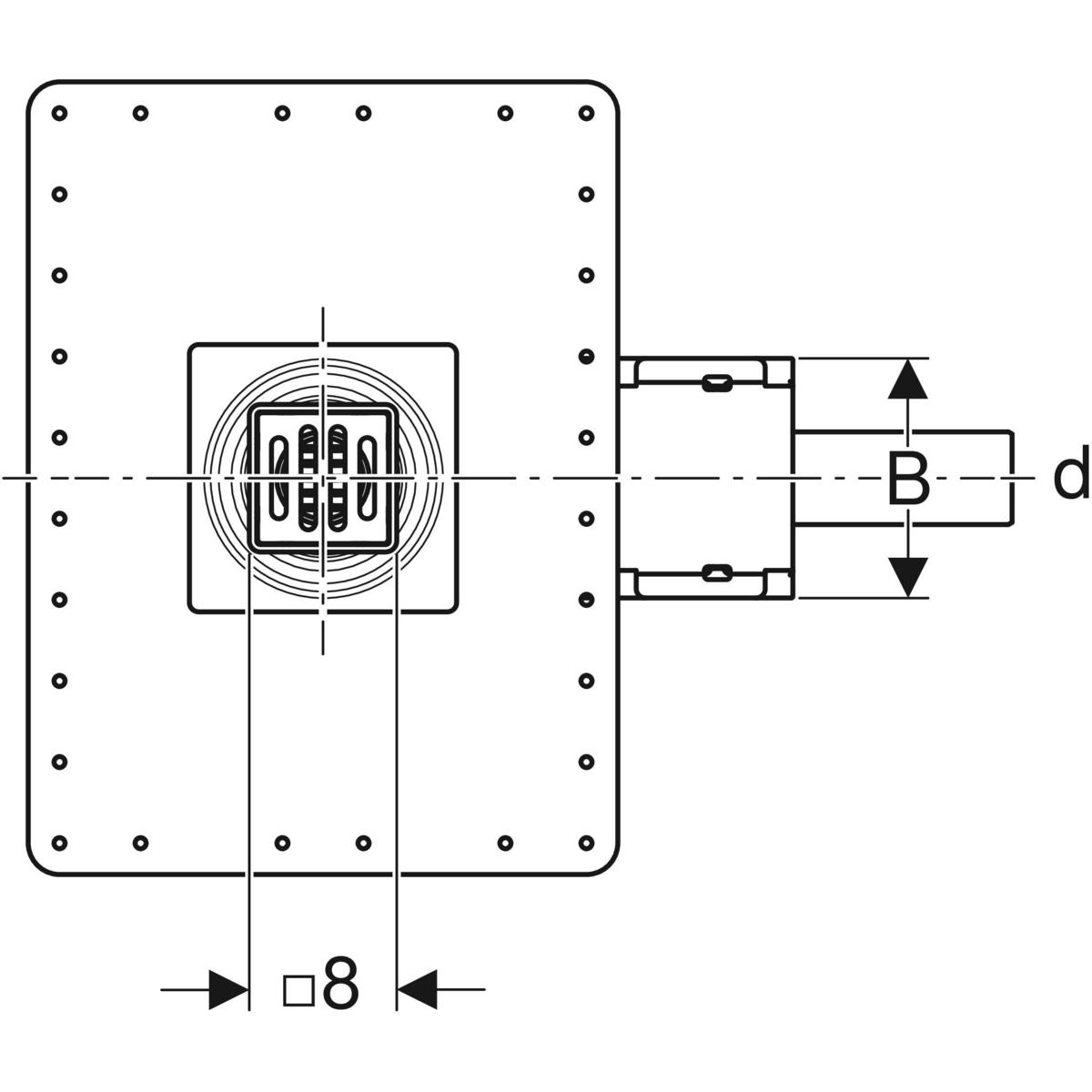

Technische Eigenschaften
- Ablaufleistung (l/s): 0,8 l/s
- Sperrwasserhöhe (mm): 50 mm
- DN / Nennweite: 50
- d, D / Außendurchmesser (mm): 50 mm
- L / Länge (cm): 30 cm
- L1 / Länge (cm): 35,8 cm
- B / Breite (cm): 13 cm
- H / Höhe (cm): 9 cm
- H1 / Höhe (cm): 9-22 cm
- h / Höhe Teilmaß (cm): 4,2 cm
Lieferumfang
- Bauschutzdeckel mit Abzugskante
- Dünnbettaufsatz
- Kammeinsatz
- Rostträger mit Ausgleichsring
- Rost
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
- Distanzplatte, Stärke 2 cm
- Marke: Geberit
- Artikelnummer: 154.050.00.1
Zusatzinformationen:
- Bodenfliesen aus Naturstein können sich im Duschbereich verfärben
- Bei Fliesengrößen < 5 cm Estrichüberdeckung des Grundkörpers beachten. Werkstoff und Stärke des Estrichs durch Fliesenleger definieren lassen
Downloads
Sicherheitshinweise
Sicherheitshinweise
Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.
Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.
Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.
Entwässerungs- und Abwassersysteme
Entwässerungssysteme müssen fachgerecht installiert werden, um einen sicheren Abfluss von Abwasser zu gewährleisten.
Alle Verbindungen sind dicht auszuführen. Undichtigkeiten können zu erheblichen Gebäudeschäden führen.
Es ist auf mögliche Rückstauereignisse zu achten. Gegebenenfalls sind geeignete Rückstausicherungen zu installieren.
Zur Beseitigung von Verstopfungen dürfen keine ungeeigneten oder aggressiven chemischen Mittel verwendet werden, da diese Materialien angreifen können.
Regelmäßige Wartung und Kontrolle sind erforderlich, um Funktionsstörungen und Schäden zu vermeiden.
Elektrische Komponenten und Systeme
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.
Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.
Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.
Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.
Schwere und sperrige Produkte
Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.
Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.
Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.
Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.
Zusätzliche Hinweise
Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.
Produktsicherheit
Hersteller
Geberit Vertriebs GmbH
Adresse
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
E-Mail
sales.de@geberit.com
Eigenschaften
| Produktart: | Bodenablauf |
|---|---|
| Abmessung (DN): | DN 50 |
| Abmessung (mm): | 80 x 80 mm |
